型号：1G-300

 1G-250型、1G-300型旋耕机产品介绍

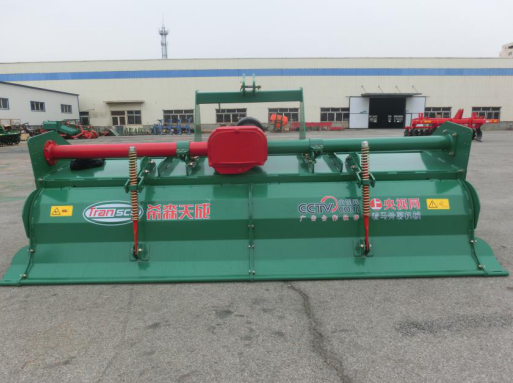

1G-250型旋耕机

      1G-250型、1G-300型旋耕机是山东利来国际真人娱乐农业机械科技有限公司自主研发设计的一款耕整地类机械。本款旋耕机具有松土效果好、碎土能力强、耕作地表平整等特点，一次性作业可达到土碎地平的效果,工作幅宽有2.5米的、3米的两种。

1. 配套牵引

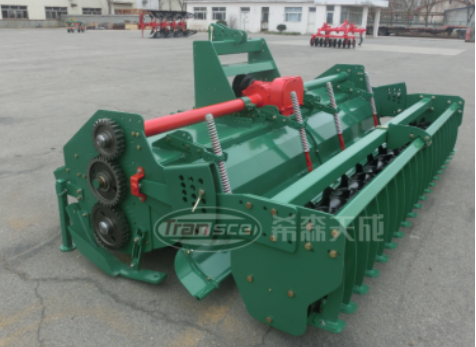

      本款旋耕机是由拖拉机的动力输出轴驱动的耕、整地机械。使用时，将机具与拖拉机的悬挂机构挂接，用传动轴（万向节）将拖拉机的动力与机具的动力相连接。拖拉机的动力经动力输出轴、万向节总成传至变速箱的主动轴，经变速箱减速后并改变方向，再通过一组圆柱齿轮进行减速，将动力传递至旋耕刀轴，实现刀轴的旋转工作。配套牵引效果如图2所示。

图2. 配套牵引效果图

2. 滑靴板的设计

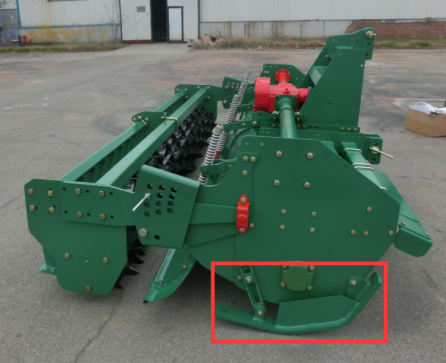

      在机具的两侧最低位置设计有滑雪板，如图3所示。该机构的设计可以起到限深的作用，设有锯齿形调节深度的结构，从而保证旋耕机工作时保持相同的作业深度，提高作业过程中的平稳性。

图3. 滑雪板效果图

3. 后护板

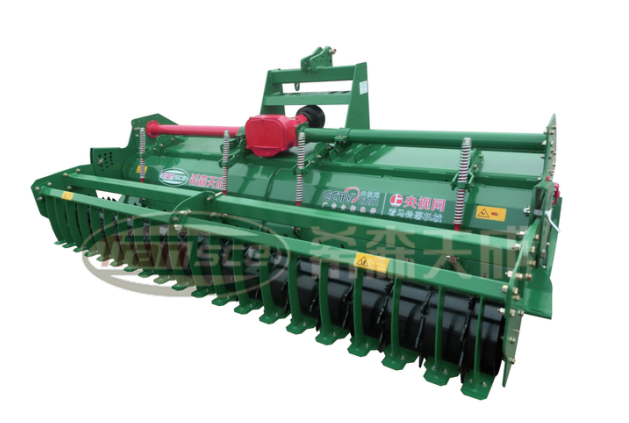

      在机具的后侧设置后护板，护板上设置有压簧，如图4所示，后护板的设置起到平整的作用，有效保证旋耕后地面的平整度；护板起到挡住损坏的刀片不飞出伤到人，还对减少尘土飞扬有明显效果，从而减少尘土污染。

图4. 压簧后护板

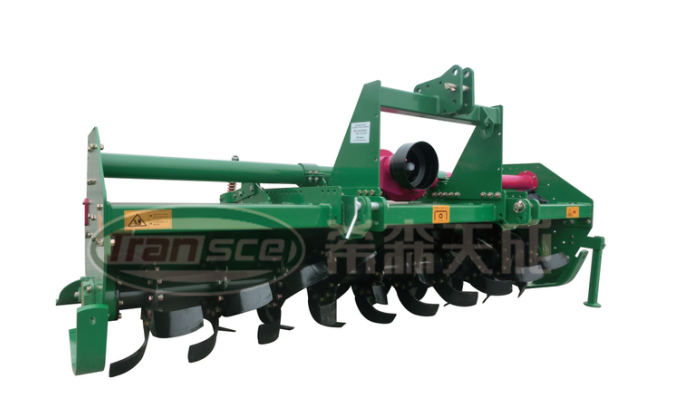

4. 旋耕刀

     本旋耕机的旋耕刀在刀轴上呈螺旋线形状分布，如图5所示，使机器在工作的时候，比较省力，可以起到对土块均匀切削的效果，刀选择耐磨性比较好的硼钢，并且旋耕刀做开刃处理，，从而保证破土率，松土深度能达到180cm。

图5. 旋耕刀

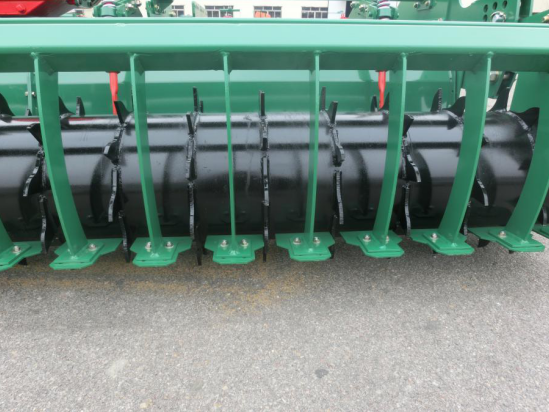

5. 镇压辊

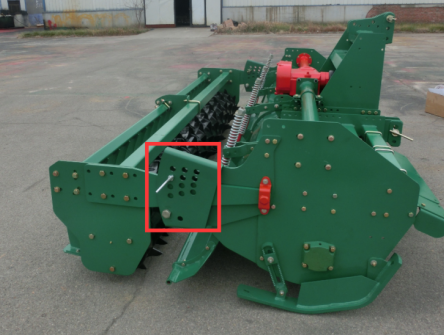

        旋耕作业单元的后侧设置镇压辊，如图6所示，可以起到压实疏松土壤保墒的作用，也可以起到限制深度作用。可以通过更换调节结构上的孔，来调节松土深度，如图7所示，

图6. 镇压辊

          图7 镇压辊的调节结构



旋耕机技术参数
